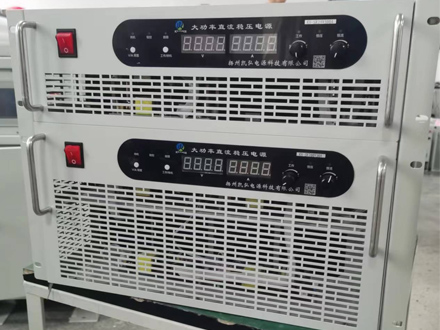

Alimentazione ad alta tensioneè uno speciale dispositivo di alimentazione che converte l'energia elettrica di ingresso in DC o uscita CA di migliaia di volt in decine di migliaia di volt. È caratterizzato da moduli di trasformatore e raddrizzatore a più stadi, sistemi di controllo del feedback a circuito chiuso, strutture di isolamento ad alta tensione e circuiti di protezione. È ampiamente utilizzato in campi di precisione come imaging medico, test industriali e strumenti di ricerca scientifica. Le fluttuazioni di tensione di uscita influiscono direttamente sull'accuratezza delle prestazioni e sulla sicurezza del funzionamento delle apparecchiature terminali.
Fattori che influenzano la stabilità della tensione di uscita dialimentazione ad alta tensionepuò essere causato da guasti al circuito interno. La risposta anormale del circuito di controllo del feedback è una fonte comune di fallimento. La deriva dell'invecchiamento o della temperatura degli elementi di resistenza nella rete di campionamento e di tensione della tensione porta a distorsioni del rilevamento del valore di uscita effettivo. Le caratteristiche di deriva della temperatura della tensione di riferimento dell'amplificatore di errore possono distruggere l'equilibrio di regolamentazione a circuito chiuso. Le caratteristiche di conduzione dei dispositivi di commutazione di alimentazione come il degrado IGBT o MOSFET, causando una pulsazione di ingresso energetico primario. Lo scarico parziale tra strati di avvolgimento del trasformatore ad alta frequenza causerà un'oscillazione ad alta frequenza della produzione secondaria.
Un altro fattore che influenza la stabilità sono i fattori ambientali. L'interferenza elettromagnetica spaziale invade il routing del circuito di controllo, in particolare il percorso sensibile del segnale di modulazione della larghezza dell'impulso. Cambiamenti drastici di temperatura e umidità causano condensa sulla superficie dei componenti ad alta tensione, inducendo la deriva parziale di scarico o parametro di isolamento. Il surriscaldamento di dispositivi di alimentazione causati da una scarsa dissipazione del calore cambierà le caratteristiche di commutazione e l'efficienza del modulo di potenza.
Come mantenerlo? Innanzitutto, eseguire un test a vuoto per distinguere il guasto del corpo dell'alimentazione dall'impatto del carico e quindi avvicinarsi gradualmente alla condizione di lavoro effettiva simulando il carico. L'oscilloscopio monitora la ondulazione di uscita per determinare lo stato del circuito del filtro e l'imaging termico a infrarossi può individuare punti di riscaldamento anormali. La manutenzione regolare dovrebbe concentrarsi sul rilevamento del valore di resistenza all'isolamento dei componenti ad alta tensione, l'integrità dei giunti di saldatura del dispositivo di alimentazione e le condizioni di lavoro della ventola di raffreddamento.
