Alimentatore CC ad alta tensione 1000 V 60 A 60 kW Parametri di base: ingresso CA 380 V ± 10%, frequenza 45 Hz-65 Hz, uscita 1000 V 60 A, potenza totale 60 kW; Controllo del programma RS485, tensione e corrente regolabili.
Alimentatore CC ad alta tensione 1000 V 60 A 60 kW
Parametri di base: ingresso CA 380 V ± 10%, frequenza 45 Hz-65 Hz, uscita 1000 V 60 A, potenza totale 60 kW; Controllo del programma RS485, tensione e corrente regolabili.
| Ambiente di lavoro |
Umidità relativa |
≤95%RH, senza condensa |
| altitudine |
Per altitudini pari o superiori a 2.000 m è necessario prendere in considerazione il declassamento |
|
| metodo di raffreddamento |
raffreddamento ad aria forzata |
|
| Temperatura operativa |
-25℃~+55℃, declassamento per uso superiore a +55℃ |
|
| ingresso di comunicazione |
Intervallo di tensione in ingresso |
260 Vca~530 Vca, 3L+PE |
| Gamma di frequenza |
45Hz~65Hz |
|
| Fattore di potenza |
≥0,99 |
|
| Efficienza |
>95% |
|
| THD |
≤ 5% |
|
| Uscita CC |
potenza in uscita |
60 kW |
| intervallo di tensione |
50 Vcc~1000 Vcc, con passo di regolazione della tensione di 0,1 Vcc |
|
| Limitazione della corrente di uscita |
0,6~60A regolabile in continuo |
|
| condivisione corrente |
Grado di squilibrio <±5% |
|
| precisione della regolazione della tensione |
<±0,5% |
|
| precisione della stabilità attuale |
≤±1% |
|
| monitorare |
metodo di comunicazione |
Bus CAN (RS485 o 232) |
| Allarme e protezione |
Protezione da sovra/sottotensione |
Protezione dallo spegnimento automatico, riprende automaticamente il funzionamento dopo l'input normale |
| Protezione da sovratensione in uscita |
Il dispositivo si spegne e si blocca automaticamente, richiedendo la riaccensione per riprendere il funzionamento |
|
| Protezione da sovracorrente e cortocircuito |
Il dispositivo si spegne e si blocca automaticamente, richiedendo la riaccensione per riprendere il funzionamento |
|
| protezione da sovratemperatura |
Protezione dallo spegnimento automatico, ripresa automatica del funzionamento dopo che la temperatura è tornata alla normalità |
|
| Stabilità del prodotto |
Tempo medio tra i guasti (MTBF) |
oltre 500.000 ore |
| Dimensioni complessive |
misurare |
Altezza: 264 mm * Larghezza: 430 mm * Lunghezza: 560 mm |

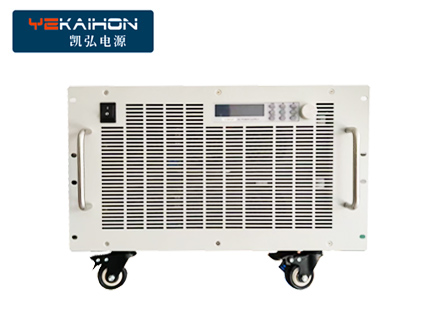

Alimentatore CC ad alta tensione 1000 V 60 A 60 kW
Istruzioni per l'uso
Questo tipo di alimentatore professionale di solito ha un'elevata integrazione e intelligenza e il processo operativo è generalmente il seguente:
Lavori di preparazione: cablaggio e ispezione
● Cablaggio di ingresso: collegare l'alimentatore alla rete elettrica industriale corrispondente (ad esempio alimentazione trifase CA 380 V ± 10%).
●Cablaggio di uscita: utilizzare un cavo dedicato in grado di trasportare una corrente di 60 A o più per collegare in modo affidabile il terminale di uscita dell'alimentazione al dispositivo di carico. Assicurarsi che i collegamenti positivo e negativo siano corretti e sicuri per evitare il surriscaldamento causato da uno scarso contatto.
●Messa a terra: il terminale di messa a terra protettivo dell'alimentatore deve essere ben collegato a terra per garantire la sicurezza operativa.
Accensione e impostazione parametri: due metodi principali
●Funzionamento locale: impostare la tensione di uscita desiderata (0-1000 V) e la corrente di uscita (0-60 A) direttamente tramite il touch screen, i pulsanti e le manopole sul pannello di alimentazione. È possibile scegliere tra la modalità a tensione costante (CV) o a corrente costante (CC) e la potenza passerà automaticamente per mantenere il valore impostato.
●Funzionamento remoto/programmabile: tramite interfacce di comunicazione sul backplane di alimentazione (come RS485, RS232, Ethernet, ecc.) CAN）, Collegamento a un computer o PLC (controllore logico programmabile). Nel software del computer superiore è possibile:
Utilizza comandi standard come SCPI e ModBus per programmazioni complesse. Personalizza le forme d'onda di tensione/corrente di uscita (come onde a gradini, onde di impulso) per simulare condizioni di lavoro reali. Integrazione perfetta con sistemi di test automatizzati.
Avvia l'output e il monitoraggio
●Dopo aver confermato che tutte le impostazioni dei parametri sono corrette, premere il pulsante "Uscita" o "Esegui" per avviare l'alimentazione.
●Monitoraggio in tempo reale di tensione, corrente, potenza e altri dati tramite display del pannello o software del computer superiore. Molti alimentatori supportano la funzione di registrazione dei dati, che facilita l'analisi successiva.
Spegnimento sicuro
●Una volta completato il test o la produzione, interrompere prima l'uscita e quindi spegnere l'interruttore di alimentazione.
●Seguire rigorosamente il principio di interrompere prima l'alimentazione e di scollegare i cavi successivamente, e non utilizzare l'elettricità.
Principali vantaggi e precauzioni
●Efficiente e stabile: adottando tecnologie avanzate come IGBT, l'efficienza a pieno carico può raggiungere oltre il 95% e può funzionare stabilmente per lungo tempo. Elevata precisione della tensione/corrente di uscita (tensione stabile <± 0,5%, corrente stabile ≤± 1%).
●Ricche funzioni: dotato di molteplici protezioni come sovratensione, sovracorrente, sovratemperatura e cortocircuito; Supporta l'espansione parallela di più dispositivi per ottenere una corrente più elevata; Alcuni modelli di fascia alta hanno funzioni bidirezionali, in grado di reimmettere energia elettrica nella rete, risparmiando energia e riducendo i consumi.
●Note:
Funzionamento professionale: deve essere utilizzato da professionisti qualificati.
Requisiti ambientali: prestare attenzione ai requisiti di temperatura, umidità e altitudine di lavoro dell'apparecchiatura per garantire una buona ventilazione e dissipazione del calore.
Abbinamento delle apparecchiature: assicurarsi che la tensione, la corrente e la potenza delle apparecchiature di carico rientrino nell'intervallo di alimentazione e riservare un certo margine.
